Franches-Montagnes, la machine à vapeur

La machine à vapeur

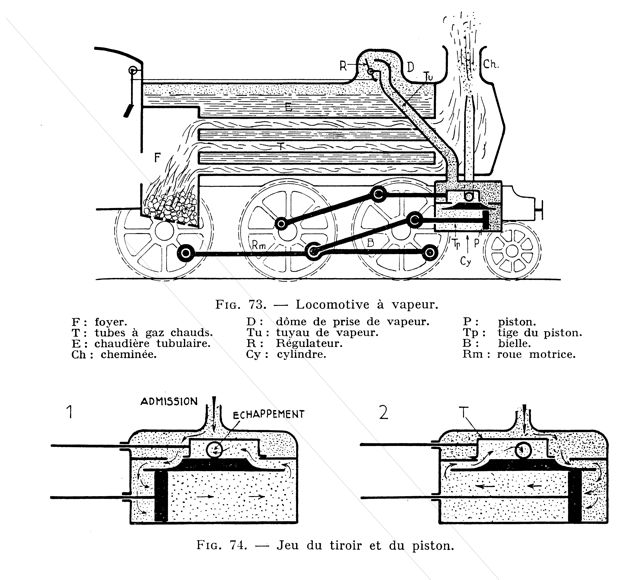

Locomotive à vapeur L’eau chauffée en récipient clos dégage de la vapeur qui exerce une forte pression sur les parois. La force expansive de la vapeur est utilisée dans la machine à vapeur. Celle-ci peut atteindre une pression de 15 atmosphères (15 kg par cm²). Grâce au jeu du tiroir, elle exerce alternativement une forte poussée sur l’une puis sur l’autre des faces du piston, lui imprimant un mouvement rectiligne de va-et-vient. Une bielle articulée sur la tige du piston et sur le rayon d’une roue transforme ce mouvement en mouvement rotatif. L’échappement de la vapeur se fait par la cheminée où il active le tirage du foyer {{ Fonctionnement du piston de la machine à vapeur}} http://www.science-et-vie.net/img/illustrations/M/machine-vapeur.gif ---- Retour aux documents des Franches-Montagnes ---- Retour au portail {Djâsans} ----
